气动三通球阀结构形式为什么会分T型和L型如何区分?



气动三通球阀是近年来被广泛采用的一种新型阀门,在管路中主要用来做切断

分配和改变介质的流动方向,根据内部结构形式不同,可分为L型和T型,

但从外形上两者是看不出什么区别的!那么对于

气动三通球阀T型和L型的原理及适用工况,又有什么不同?又该如何选择呢?



气动三通球阀常见的连接方式有法兰或者内螺纹,根据管道实际工况而选择!
那么在使用过程中应当按照不同的工况,选择不同的结构形式;
从在工艺上来说,T型球阀可以替代L型球阀,两者工作原理图如下:

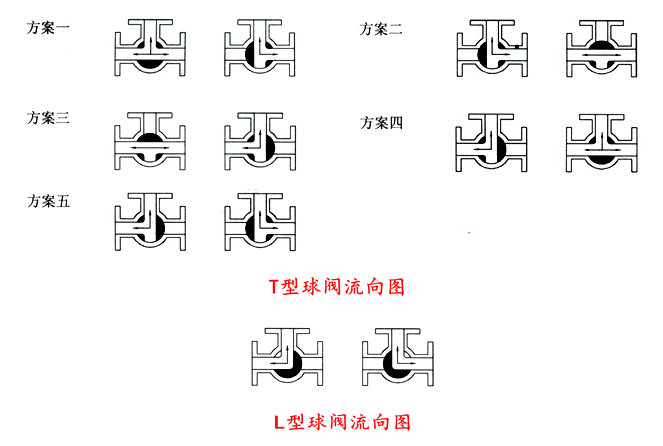

气动三通球阀工作原理图

L型气动三通球阀用于介质流向的切换,能使相互垂直的两个通道连通(如流向图L型)。
T型气动三通球阀不仅可实现介质流向的切换,也可使三个通道相互连通,同时也可关闭任一通道,
使另外两个通道连通,灵活控制管路中介质的合流或分流。
